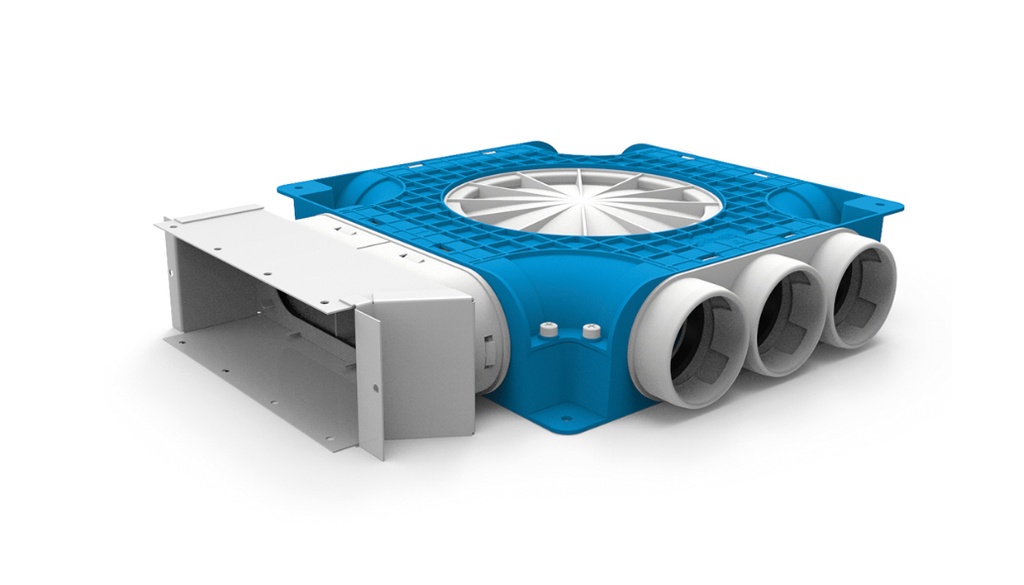

TVGS - Subverdeelbox met kanaalaansluiting
De TVGS subverdeelcollector verdeelt de lucht van en naar de ruimtes en is geschikt voor zowel toevoer als afvoer. De collector wordt door middel van starre of flexibele luchtkanalen verbonden met de ventilatie-unit of met de hoofdleiding en met Uniflexplus+ leidingen gekoppeld met de eindcollectoren. Deze versie beschikt ook over een kanaalaansluiting voor galva instortkanalen van 220 x 80 mm. Het principe van verdeelcollectoren reduceert sterk de kans op overspraak en garandeert een gebalanceerde verdeling van de lucht.
Eigenschappen
- Geschikt voor installatie in betonstort, deklaag of aan het plafond;
- Beperkte inbouwhoogte van 80 mm
- Intrapveilig
- Geïntegreerde klikdelen met ingewerkte rubber dichtingen voor perfecte luchtdichtheid
- Zijdelingse aansluitingen voor verbinding met eindcollectoren
-
Instortkanaal aansluiting van 220 x 80 mm
- Inclusief afdichtdoppen en 1 dop afhankelijk van gekozen boven diameter.
Getest volgens EN17192
| Uniflex | |
|---|---|
| Aansluiting | 9 x ø69 mm or 3 x ø90 mm or 6 x ø90 mm |
| Merk | |
| Merk | Vent-Axia |
TF VK69 9 220x80.pdf
Download
