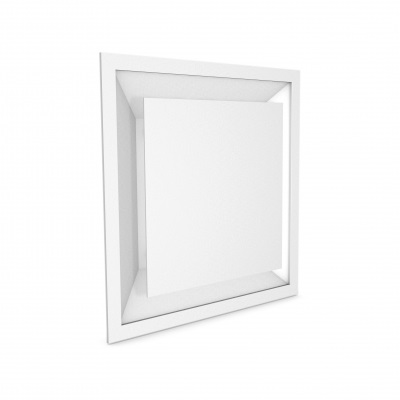

CS400 instelbaar vierkant plafondrooster - onderbouw
Vierkant aluminium plafondrooster met vierzijdig luchtpatroon en instelbare kern. Geschikt voor zowel toevoer als afvoer. Ontworpen voor onderbouw. Afwerking in standaard kleuren. Wordt ook gebruikt als afvoerrooster om gelijk uitzicht te behouden voor zowel pulsie als extractie. Ontworpen voor een fine-line plafond en inleg in systeemplafond. Beschikbaar met optionele damper CS001.
Kenmerken
- Architecturale afwerking
- Geschikt voor VAV-toepassingen
- Beschikbaar in diverse uitvoeringsvormen en afwerking
| Code | Type | Maat | 25 dB(A) | 30 dB(A) | 35 dB(A) |
|---|---|---|---|---|---|
| CS400 | Coanda effect | 100 mm | 78 m3/h | 91 m3/h | 105 m3/h |
| CS400 | Coanda effect | 125 mm | 121 m3/h | 141 m3/h | 165 m3/h |
| CS400 | Coanda effect | 160 mm | 237 m3/h | 275 m3/h | 319 m3/h |
| CS400 | Coanda effect | 200 mm | 318 m3/h | 372 m3/h | 436 m3/h |
| CS400 | Coanda effect | 250 mm | 431 m3/h | 502 m3/h | 584 m3/h |
| CS400 | Coanda effect | 315 mm | 545 m3/h | 638 m3/h | 747 m3/h |
| CS400 | Vrije straal | 100 mm | 75 m3/h | 89 m3/h | 106 m3/h |
| CS400 | Vrije straal | 125 mm | 110 m3/h | 130 m3/h | 154 m3/h |
| CS400 | Vrije straal | 160 mm | 188 m3/h | 223 m3/h | 264 m3/h |
| CS400 | Vrije straal | 200 mm | 235 m3/h | 284 m3/h | 342 m3/h |
| CS400 | Vrije straal | 250 mm | 320 m3/h | 379 m3/h | 448 m3/h |
| CS400 | Vrije straal | 315 mm | 377 m3/h | 449 m3/h | 535 m3/h |
| Algemeen | |
|---|---|
| Diameter | ⌀100 mm or ⌀125 mm or ⌀160 mm or ⌀200 mm or ⌀250 mm or ⌀315 mm |
| Uncategorized | |
| Kleur | RAL9010 - zuiver wit or RAL9016 - verkeerswit or RAL9005 - gitzwart |
